GB/T 5836标准宣贯

热点问题解答

新版GB/T 5836“建筑排水用硬聚氯乙烯（PVC-U）管道系统”国家标准于2020年12月9日召开线上宣贯会。现就宣贯期间收集的标准咨询问题进行解答。

问题1

出厂检验时管材尺寸检测抽样需要做多少根检测？

答：尺寸检测抽样按GB/T 5836.1—2018表7的抽样方案进行抽样，按GB/T 8806—2008规定进行测量。

问题2

GB/ 5836.1标准评定的断裂伸长率和拉伸屈服应力是针对的平均值还是最小值?

答：按照GB/T 8804.1—2003规定拉伸屈服应力和断裂伸长率试验记录时注明单个值、算术平均值和标准偏差。

GB/ 5836.1试验结果一般取算术平均值。如果所测的一个或多个试样的试验结果异常应取双倍试样重做试验。

作为工厂的质检，如果数据分散，特别是当平均值满足要求，但最小值与平均值的偏差过大，应查找原因。

问题3

如果管子没有打“有铅”或者“无铅”，是否应该测试铅含量项目?

答：管材按铅限量分为无铅管材和含铅管材，管材永久性标志应注明“无铅”或“含铅”。

如果管子没有打相应的标识，那么该管子不符合标准要求。是否需要测铅含量，看买方或使用方的要求。

问题4

接合长度如何定义?

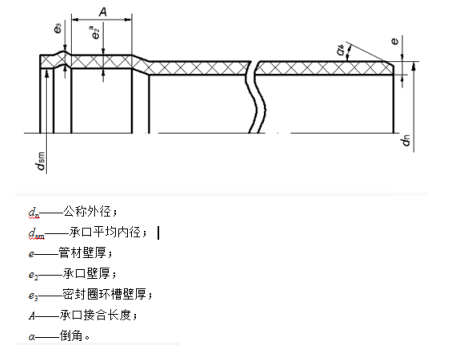

答：接合长度又叫承插密封长度，其定义为：在弹性承插连接结构设计中，维持密封性不变时，可与密封元件配合形成滑动密封副的承口（或插口）轴向长度。等于设计密封极限位置的间距，不包括密封元件的宽度。注：实际密封部位受插入深度偏差、热胀冷缩、轴向偏角等因素的影响。管道工作时密封部位在接合长度范围内变化不影响密封性。［来源：GB/T 19278—2018,2.3.24］

问题5

拉伸屈服强度，屈服点怎么选取？

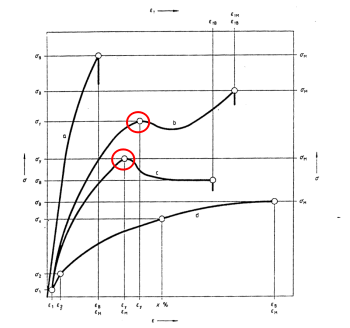

答：拉伸屈服强度的出现应力不增加而应变增加时的最初应力，从数学上来说是拉伸曲线上某一点的切线的斜率为0的位置，如图所示的用红色标出的位置。一般情况下，材料试验机是可以自动识别屈服位置点的。

问题6

管材的不圆度，出厂后工地上要求出检测报告，这个需要配合吗?

答：是的。

管材不圆度的测量应在管材出厂前进行，避免因运输、贮存可能产生的变形而造成不真实结果。

问题7

密度检测浸渍液是用水，还是酒精?

答：密度的浸渍液可以是蒸馏水、去离子水，也可以是酒精。一般情况下为了简化试验，选择的浸渍液的密度低于试样的密度。例如，聚烯烃类管材一般选择酒精，PVC-U两者均可。但考虑到浸渍液的表面张力的不同和气泡消除的难易程度，可以选择酒精作为浸渍液。一方面如果生产企业生产多种材质的管材，浸渍液选择同种液体以免出错，另一方面采用酒精不容易在试样周边产生气泡影响试验结果。但需要注意的是，1）酒精不可重复使用以免在空气中吸湿从而使酒精浓度和密度发生改变；2）每次测定密度都应对新鲜酒精的温度进行测定以确定其真实密度。

问题8

怎么判断屈服点在哪个位置是力值的最大点?

答：屈服点的位置在前面已经回答过了。至于屈服点是不是拉伸过程的最大点，不同管材是不一样的。对于聚乙烯类管材，一般情况下屈服强度不是拉伸过程的最大强度，对于其他类管材则需要根据本公司产品特点而论。一般情况下，性能优异的PVC-U管材的屈服强度不是最大强度，断裂强度是最大值，但并不意味着屈服强度为最大强度时管材就不合格。

问题9

对于管材拉伸试验，温度对拉伸试验结果是有影响的，在标准环境要求中温度和湿度往往是一起提到的，湿度的不同是否会对拉伸试验结果有影响呢？

答：GB/T 2918-2018确实是同时规定了温度和相对湿度的标准条件，但该标准是基础标准，是否要控湿还需要看产品标准或产品相关标准。目前多数聚烯烃类产品标准取消了控湿要求。但对于容易吸湿的产品，如尼龙，聚碳酸酯、纤维素等标准有严格的控湿规定。聚烯烃管材和PVC类产品对湿度的敏感性不强，不进行湿度的调节和控制，结果不会有明显的影响。但考虑到管材中添加的炭黑、矿物质填料等易于吸湿的物质，实验室进行湿度控制是有益的。

问题10

拉伸异常样条复测双倍试样是针对一组样还是单根异常样？

答：这个问题在讲课的时候已经讲过了，这里再重申一下。对于进行质量控制的生产企业，出现这种情况应进行仔细分析，查看异常值试样有无缺陷，并分析缺陷是试样制备导致的，还是生产工艺不良等原因导致的。在复测时，应标记管材取样位置，当排除了试样制备的原因后（例如，异常值总是出现在圆周某一固定角度时），应提请生产部门予以高度重视。

问题11

用硝酸和双氧水微波消解效果不好，我们用反王水消解效果会好一点，这样可行吗？

答：一般情况下，微波消解的效果是不错的，你可以考虑调整时间、温度等试验条件。

微波消解常用的试剂有硝酸、盐酸、硫酸、氢氟酸、高氯酸、双氧水等。高氯酸和双氧水由于性质不稳定，使用时要严格控制用量，防止爆罐。氢氟酸会对仪器设备有腐蚀，需确认仪器设备是否耐氢氟酸。硫酸使用时干扰铅元素的测定。盐酸中的氯离子也会对一些元素的检测产生干扰。王水是由浓HNO3与浓HCl的混合物，需要根据实际测试情况选用，是否可以选用王水，还是需要进行比对试验。

问题12

型芯偏移的判断标准是什么？

答：无判断标准，最简单的方法就是通过生产管件产品壁厚均匀性来确定成型模具型芯是否偏移。

问题13

管件的主体壁厚不应小于同规格管材公称壁厚，是否有上限值？

答：GB/T 5836.2 中6.3.2.1 主体壁厚中规定：管件承口部位、插口末端以外的主体壁厚e1 应不小于同规格管材的公称壁厚，并未规定管件主体壁厚上限值。管件主体壁厚满足不小于同规格管材的公称壁厚即满足标准要求。
