聚对苯二甲酸二丁酯（Polybutylene terephathalate），系以对苯二甲酸二甲酯（DMT）与 1,4丁二醇（1,4-Butanediol）聚合而成的一种结晶性热可塑性工程塑料。

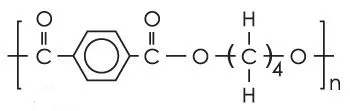

其化学结构式如下：

PBT 又可称为热塑性聚酯塑料，为适用于不同加工业者使用，一般多少会加入添加剂，或与其它塑料 掺混，随着添加物比例不同，可制造不同规格的产品。

由于 PBT 具有耐热性、耐候性、耐 药品性、电气特性佳、吸水性小、光泽良好，广泛应用于电子电器、汽车零件、机械、家用 品等，而 PBT 产品又与ABS、PC、POM、PA等共称为五大泛用工程塑料。

PBT主要化学和物理特性

PBT是最坚韧的工程热塑材料之一，它是半结晶材料，有非常好的化学稳定性、机械强度、电绝缘特性和热稳定性。熔点（225℃）和高温变形温度都比PET材料要低。维卡软化温度大约为170℃。玻璃化转换温度（glass trasitio temperature）在22℃到43℃之间。由于PBT的结晶速度很高，因此它的粘性很低，塑件加工的周期时间较短。

PBT吸湿特性很弱。非增强型PBT的拉伸强度为50MPa，玻纤增强的PBT拉伸强度为170MPa。PBT结晶很迅速，因此在注塑成型过程中容易因冷却不均匀而造成制件弯曲变形。一般PBT材料收缩率在1.5%-2.8%之间。含30%玻纤增强的PBT材料收缩0.3%-1.6%之间。

PBT主要应用领域

1、 汽车行业

在汽车产业所消费PBT中有一半的 PBT是与PC形成 PBT/PC合金，可作为汽车保险杆。此外 PBT 亦可用于车窗马达外壳、机车马达零件、汽车传动器齿轮盒、散热器格窗、车身嵌板、车轮盖、门窗部件等。

2、电子电器

连接器是信号间的桥梁，是传递电子讯号及电源连接所不可或缺组件，PBT均衡的物性与价格正符合连接器的需要。PBT 通常添加30%玻璃纤维掺混作为连接器，PBT因机械性质、耐溶剂性、成形加工性佳且价格低而广泛被采用。

PBT在电子产品中的第二大用途用作散热风扇，散热风扇是置于机器内长时间旋转以帮助散热，对塑料物性要求有耐热、难燃、绝缘性及机械强度，PBT 通常以加30%玻纤改性后用作散热风扇之外框及扇叶。

3、电气工业

PBT的第三用途是作为变压器、继电器内的绕线轴，一般以PBT加30%玻纤增强后进行注塑成型。绕线轴的物性要求包括绝缘性、耐热性、耐焊钖性、流动性、强度等，适用材料有酚醛树脂、PBT、PA6、PET。酚醛树脂的性质都不错，但其成型性不及PBT，因此尺寸小，形状复杂的产品都采用PBT树脂。

4、其它用途

PBT材料的它用途，如加15%玻纤的PBT材料用作节能灯的底座及外壳，以 PBT/PC合金作为溜冰鞋鞋底，其它如继电器外壳、插座、开关、调谐器外壳、食品加工刀片、真空吸尘器元件、电风扇、头发干燥机壳体、咖啡器皿等

PBT材料注塑成型工艺简介

1、干燥处理：

PBT材料在高温下易水解，因此加工前必须进行干燥处理。建议在空气中的干燥条件为120℃，6-8小时，或者150℃下干燥2-4小时。PBT材料湿度必须小于0.03%。

2、熔化温度：

225~275℃，建议温度：250℃。

3、注射：

中等（最大到1500bar）。

注射速度：应使用尽可能快的注射速度（因为PBT的凝固很快）。

4、模具温度：

对于未增强型的材料为40~60℃。要很好地设计模具的冷却腔道以减小塑件的弯曲。热量的散失一定要快而均匀。建议模具冷却腔道的直径为12mm。

5、流道：

建议使用圆形流道以增加压力的传递（经验公式：流道直径=塑件厚度+1.5mm）。

6、浇口：

可以使用各种型式的浇口。也可以使用热流道，但要注意防止材料的渗漏和降解。浇口直径应该在0.8t到1.0t之间（t指塑料制件厚度）。如果使用潜入式浇口，建议最小直径为0.75mm。
